Razlika između ventila API 6A i ventila za vrata

1. Standardi i potvrde
API 6A ventili za vrata
Proizvedeno u skladu s API -jem 6A američkog naftnog instituta, specifikacije za opremu za bušotine i božićno drvce.
Ovaj je standard međunarodno priznati standard za naftnu i plinsku industriju, koji pokriva cijeli postupak, uključujući materijale, dizajn, proizvodnju, testiranje, inspekciju i kontrolu kvalitete.
API 6A, za visokotlačne naftne i plinske bušotine, zahtijeva da proizvodi ispune sljedeće zahtjeve:
PSL (razina specifikacije proizvoda): Od PSL1 do PSL4, što je viša razina, to su strožiji zahtjevi.
PR (zahtjevi za izvedbu): Određuje pokazatelje performansi za tlak, temperaturu, brtvljenje i radni vijek.
Temperaturna klasa (T): Pokriva radne uvjete od izuzetno hladnih do visokih temperatura, kao što su raspon temperature L, P i X.
NACE MR0175/ISO 15156: Osigurava siguran rad u korozivnim okruženjima koja sadrže vodikov sulfid (H₂S).
Uobičajeni standardi za standardne ventile za vrata uključuju API 600/602/603, ASME B16.34 i GB/T 12234. Ovaj se ventil prvenstveno koristi u konvencionalnim industrijama kao što su općinski cjevovodi, kotlovi, elektrane, kemikalije i brodovi.

Otpori sulfida i zahtjevi za otporom visokog tlaka su niži, a PSL i PR klasifikacije uglavnom nisu potrebne.

Zahtjevi za certificiranje relativno su opušteni, što ga čini prikladnim za okruženje niskog i srednjeg rizika.

2. Dizajn i struktura

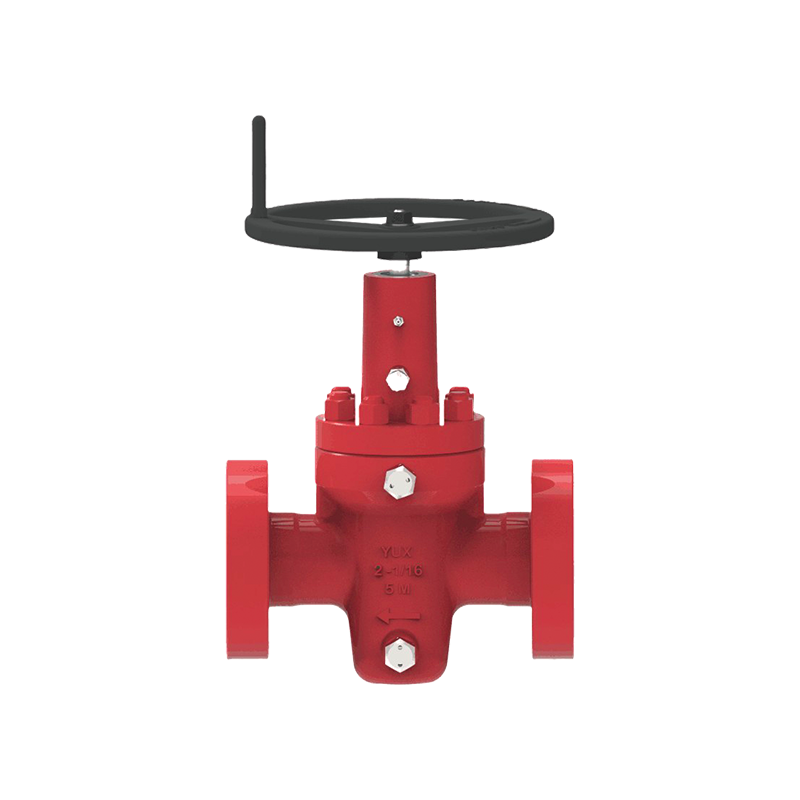

API 6A ventil za vrata
Konstrukcija tijela ventila: Tipično konstruirana jednodijelnim postupkom kovanja, tijelo ventila ima visoku čvrstoću materijala i gustu unutarnju strukturu, sposobnu izdržati ekstremne pritiske i temperature.
Metoda brtvljenja: prvenstveno brtvljenje metala do metala, održava pouzdanu brtvu pod visokim tlakom, visokom temperaturom, pijeskom i korozivnim medijima. Neki ventili koriste elastične ili kompozitne brtvene strukture za primjenu niskog tlaka.
Vrsta diska ventila: Obično paralelna vrata ili dizajn dvostrukog diska nudi sile niskog otvaranja i zatvaranja i visoki kapacitet protoka.
Ocjena pritiska: Dostupno od 2.000 psi do 20 000 psi.
Posebni dizajn: sadrži pakiranje stabljike, automatsku kompenzaciju sjedala i priključke za ubrizgavanje masti za jednostavno održavanje na licu mjesta. Obični ventil za vrata
Struktura tijela: uglavnom lijeva, što rezultira manjim troškovima proizvodnje, ali gustoća materijala nije tako dobra kao odbora.
Brtva: Uglavnom ne-metalna brtve (poput gume ili politetrafluoroetilena (PTFE)), pogodne za primjene srednjeg i niskog tlaka poput vode, plina i ulja.
Disk ventila: Obično se koriste diskovi tipa klina ili elastične klina, koji su jednostavni za proizvodnju i pogodni za opću upotrebu.
Ocjena tlaka: općenito se kreće od PN16 (otprilike 200 psi) do PN100 (otprilike 1450 psi), značajno niže od API 6A.
Zahtjevi za dizajn: Nema značajki bušotine specifičnih za API 6A, poput masti i dvostrukih brtvila.

3. Operativno okruženje
API 6A ventili za vrata
Posebno se koristi u naftnoj i plinskoj industriji, uključujući:
Bunare
Božićna drvca
Okupljanje i transportni razvodnici visokog pritiska
Offshore bušenje platforme
Radno okruženje je izuzetno zahtjevno: visoki tlak, visoka temperatura, niska temperatura i tekućine koje sadrže CO₂, H₂S, pijesak i korozivne tekućine.
Učinkovitost, sigurnost i pouzdanost ventila izuzetno su zahtjevni; Svaki neuspjeh mogao bi rezultirati ozbiljnim nesrećama poput puhanja i eksplozija.
Obični ventili za vrata
Uobičajeno se koristi u općinskoj opskrbi vodom i odvodnji, HVAC -u, industrijskim cjevovodima, pari elektrane, hrani i farmaceutskim primjenama.
Radni uvjeti su relativno blagi: uglavnom prenose medije pri sobnoj temperaturi i tlaku ili pri srednjim do niskim pritiscima.
Čak i ako se dogodi curenje ili kvar, rizik je općenito nizak, a održavanje i zamjena su jednostavni.

4. Trošak i održavanje
API 6A ventil za vrata
Trošak: Proizvodnja i otkupne cijene su visoke jer zahtijevaju čelični čelik visoke čvrstoće (poput AISI 4130, AISI 410, Inconel 625), koji prolazi strogo toplinsko obradu i testiranje.
Održavanje:
Potrebne su redovito ispitivanje tlaka i provjere propuštanja.
Neki su proizvodi dizajnirani s priključcima za ubrizgavanje masnoće i mogućnostima zamjene sjedala na mreži, što olakšava brzo održavanje tijekom operacija bušotine.
Osoblje za održavanje mora posjedovati specijalizirano znanje i u skladu s API -jem i propisima o sigurnosti naftnih kompanija.
Obični ventil za vrata
Trošak: relativno nizak, prvenstveno izrađen od lijevanog željeza, ugljičnog čelika ili nehrđajućeg čelika.
Održavanje:
Jednostavna struktura, jednostavna za popravak ili zamjenu.
Dijelovi su široko kompatibilni i mogu se zamijeniti po niskim troškovima.
Nisu potrebne složene redovne inspekcije; Popravak se obično zahtijeva samo kada se dogodi kvar.
